Halterung

BHS für Rohrverbindungen

Zur optimalen Installation von Berstscheiben in Rohrverschraubungen hat Berstscheiben Schlesinger den Berstscheibenhalter BHS aus Edelstahl entwickelt.
Der Clou: ob beispielsweise Clamp-, ISO-K-, ISO-KF- oder Milchrohr-Verbindung – der BHS kann problemlos an die unterschiedlichsten Rohrtypen geschweißt werden. Aufgrund seiner hervorragenden Materialeigenschaften zeichnet er sich durch eine hohe Temperaturbeständigkeit bis 550 Grad Celsius aus. Mit einem Mittenrauwert von weniger als 0,8 µm eignet sich dieser Berstscheibenhalter vor allem für den Einsatz in der Pharma- und Lebensmittelindustrie.

Berstscheiben Schlesinger bietet den BHS standardmäßig in den Größen DN 25 bis DN 80 an.
Darüber hinaus passen wir unsere Produktspezifikationen individuell auf den Kundenwunsch an.

Vielseitigkeit beweist der BHS nicht nur in Verbindung mit unterschiedlichen Rohrtypen, sondern auch in Kombination mit einer Berstscheibe: einfache und gewölbte Compositeberstscheiben können im BHS ebenso eingesetzt werden wie Reiss- und Umkehrberstscheiben. Die Außenzentrierung garantiert dabei eine einfache Montage. Zudem ist ein definiertes Anzugsmoment über mehrere Schraubverbindungen möglich.
Ein weiterer Vorteil: Der BHS bleibt beim Ansprechen der Berstscheibe unbeschädigt und kann anschließend wiederverwendet werden, Investitionskosten können Sie so reduzieren.

Zusätzlich können wir den BHS mit einer Berstüberwachung ausgestatten. Dabei wird entweder ein Signalgeber mit induktivem Näherungsschalter direkt in den BHS eingebaut oder die einzubauende Berstscheibe mit einem Membransignalgeber ausgestattet. Beide Systeme geben beim Ansprechen der Berstscheibe unverzüglich ein Signal an das angeschlossene Prozess-Leitsystem aus. Die Anlage kann umgehend abgeschaltet werden.

Ihre Vorteile auf einen Blick:

  • vielseitig kombinierbar mit verschiedenen Rohrverschraubungen und Berstscheibentypen
  • sehr gute Korrosions- und Säurebeständigkeit sowie Mittenrauwerte
  • zertifizierte Schweißungen nach Druckgeräte Richtlinie 97/23/EG
  • Kostenvorteil: BHS kann nach Ansprechen der Berstscheibe wiederverwendet werden
  • einfache Montage
  • mit Berstüberwachung lieferbar

Montageart

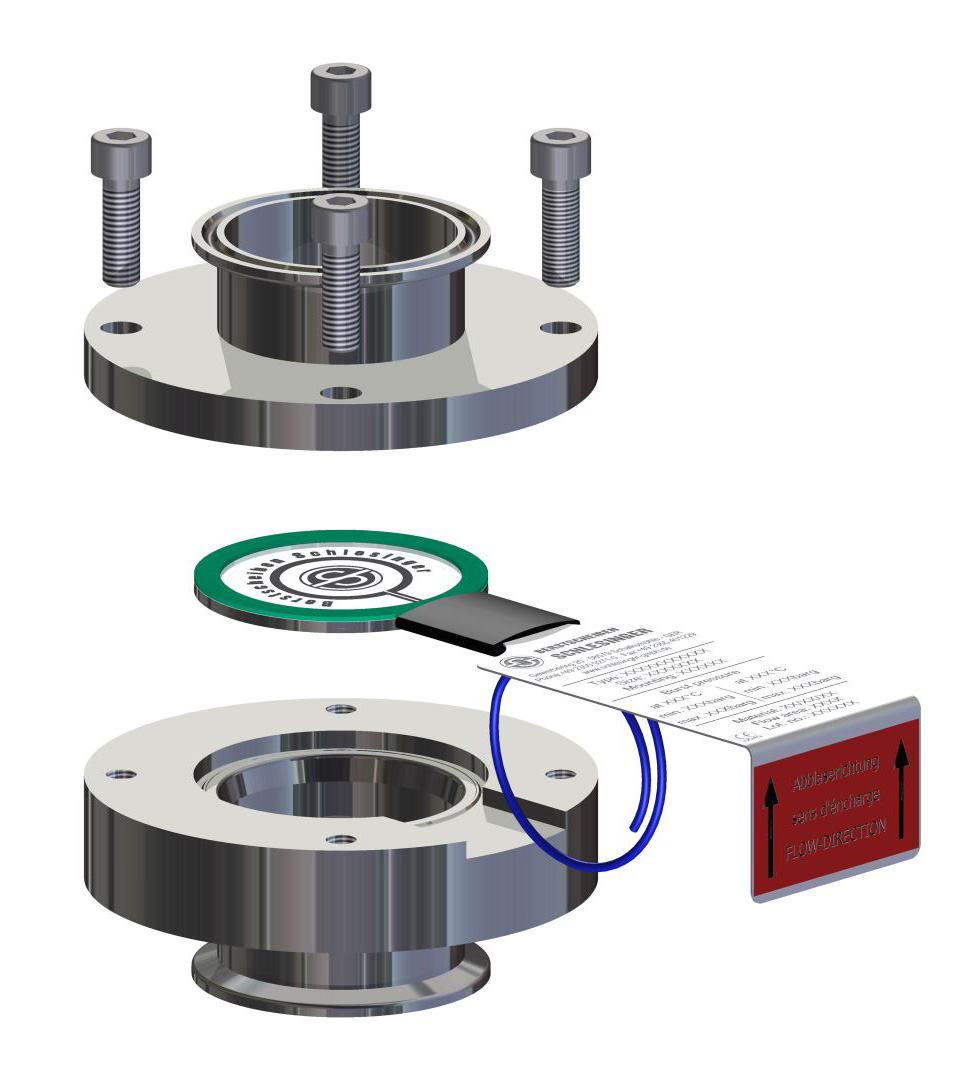

Compositeberstscheibe im Berstscheibenhalter BHS

Berstscheibenhalter BHS

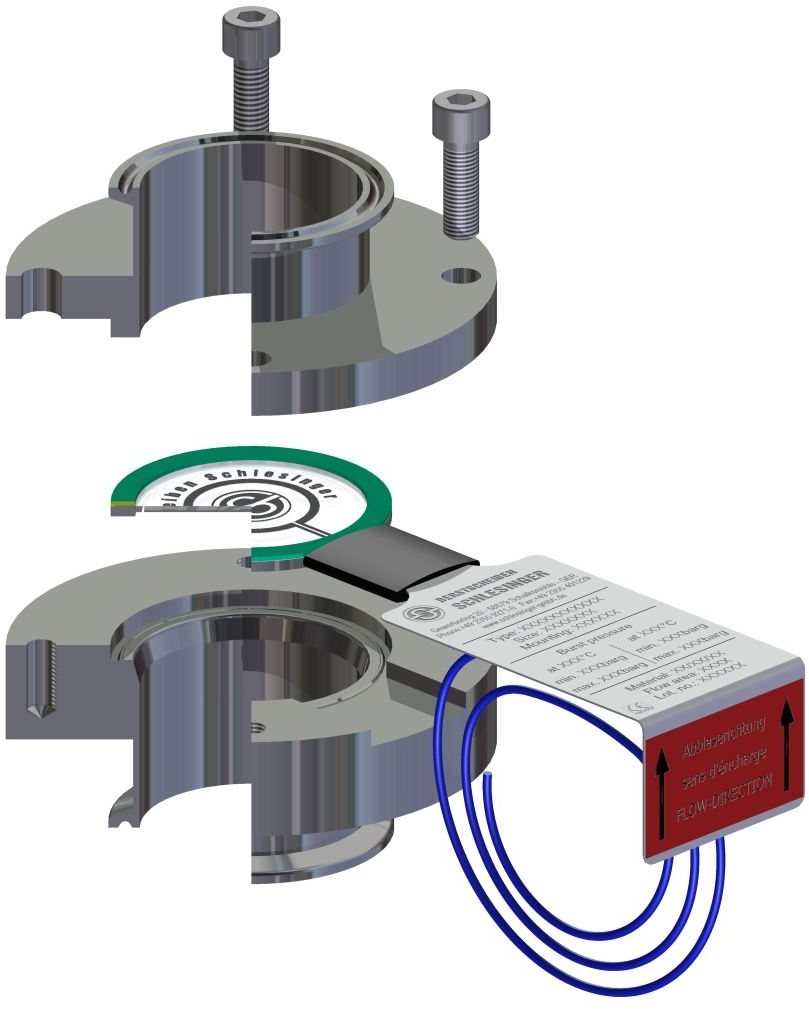

Schnitt: Compositeberstscheibe im Berstscheibenhalter BHS

Schnitt Berstscheibenhalter BHS

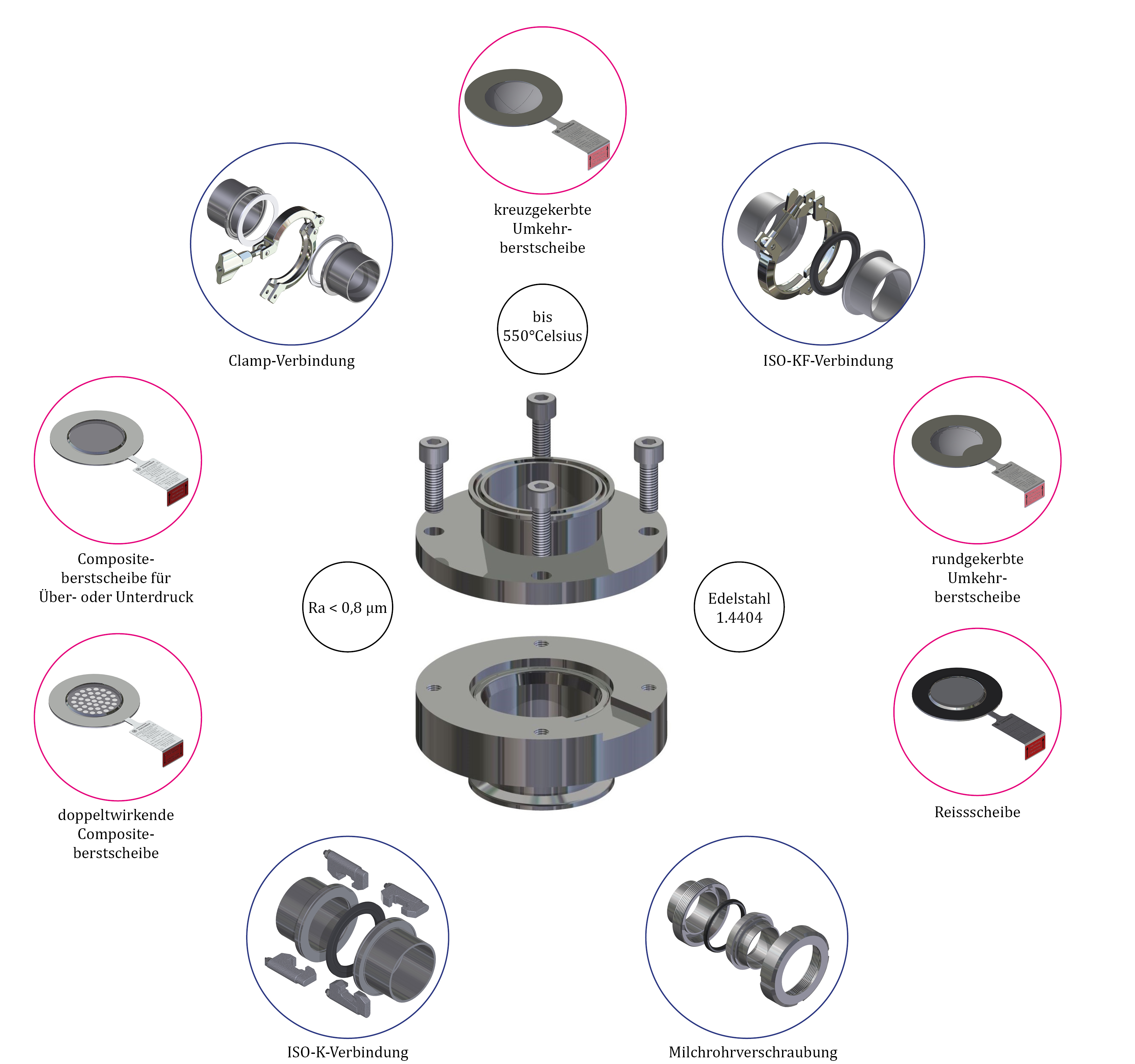

Alle Kombinationsmöglichkeiten auf einen Blick

Grafik Berstscheibenhalter BHS
