Reinstgasberstscheiben

Speziell für höchste Anforderungen an Dichtigkeit, Reinheit und Beständigkeit hat Berstscheiben Schlesinger Reinstgasberstscheiben für VCR-Systeme entwickelt. Dabei wird die Berstscheibe anstelle einer Dichtscheibe in einer VCR-Verschraubung verbaut und kommt beispielsweise in Gaskabinetten zum Einsatz. Entsteht beim Gasmischprozess unzulässiger Überdruck, reißt die Berstscheibe zuverlässig auf und leitet diesen sicher ab.
Nach dem Ansprechen muss lediglich die Berstscheibe, nicht die Verschraubung erneuert werden.

In der Standardausführung bieten wir unseren Kunden Reinstgasberstscheiben als Reißscheibe oder als gekerbte Umkehrberstscheibe in den Abmessungen 12,5 Millimeter (für ¼ Zoll VCR-Verschraubungen), 20 Millimeter (für ½ Zoll VCR-Verschraubungen) und 35 Millimeter (für 1 Zoll VCR-Verschraubungen) an.
Um minimale Helium-Leckraten von 10 E-9 mbar l/sec zu erreichen, schweißen wir beim Herstellungsprozess eine Folie mittels Laser-Schweiß-Verfahren zwischen zwei Ringe. Mit der anschließenden zweifachen Prüfung auf Heliumleckagerate garantieren wir Ihnen höchste Dichtheit.

Unsere Reinstgasberstscheiben sind vollmetallisch und werden von uns ohne Verwendung von Polymeren gefertigt. Sie zeichnen sich insbesondere durch Vakuumfestigkeit und -dichtheit aus. Reißscheiben mit Folien aus Nickel, Inconel*, Edelstahl oder Titan sind für abzusichernde Drücke zwischen 5 und 370 bar geeignet, Umkehrberstscheiben für Drücke zwischen 2 und 200 bar. Mit Umkehrberstscheiben können wir zudem eine hohe Wechsellastfestigkeit garantieren.

Ihre Vorteile auf einen Blick:

  • individuelle Produktspezifikationen bei Werkstoff, Abmessung und Druck
  • höchste Dichtheit, Partikelfreiheit und minimale Leckraten
  • platzsparender Einbau
  • VCR-Verschraubung bleibt beim Ansprechen unbeschädigt

Montageart

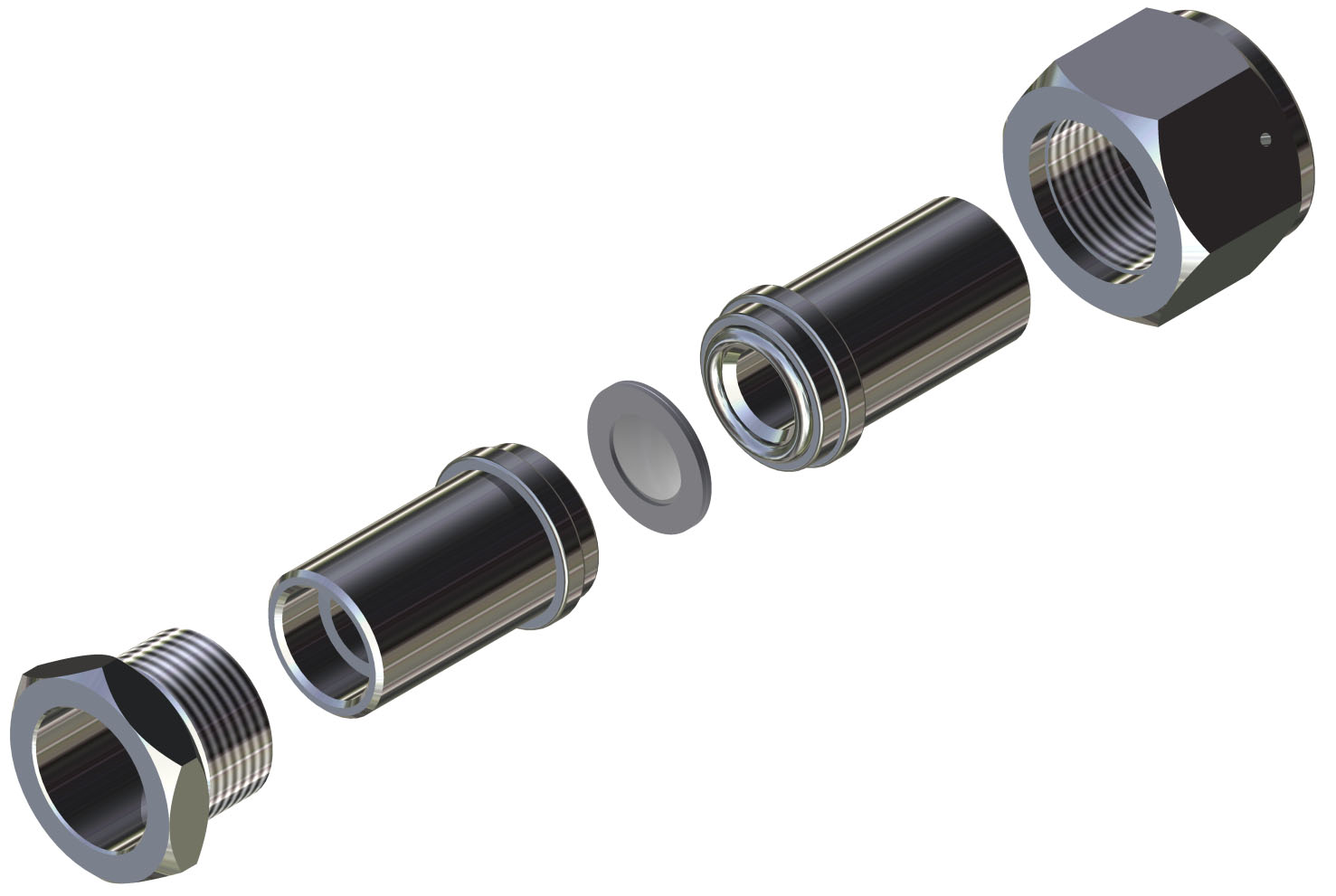

Reinstgas-Berstscheibe in VCR-Verschraubung

*Inconel ist ein eingetragener Handelsname
